一种线性位置传感器，也称为弦电位器、拉线位置传感器、电缆延长位移传感器或溜溜球电位器。它是一种电缆驱动的位置或位移传感器，用于使用柔性电缆（线）和弹簧加载线轴进行线性位置测量和速度。
弦壶或电缆延长传感器由外壳内的四个主要组件组成：1、高强度不锈钢电缆（绳索或钢丝绳）；2、等径线轴（鼓）；3、高扭矩、长寿命动力弹簧；4、旋转电位精密传感器。
在传感器的外壳内，一根柔软的高强度不锈钢电缆紧紧地缠绕在一个精密加工的恒定直径圆柱形卷筒（或线轴）上，该卷筒随着测量电缆的卷取和展开而转动。为了保持钢丝张力和回缩，弹簧连接到卷筒上。然后将线轴连接到旋转电位精密传感器（或编码器）的轴上。 当传感器串随着移动物体线性延伸时，它会导致滚筒和传感器轴旋转。
为了进行位移或位置测量，传感器的主体安装在固定表面上，柔性电缆的末端连接到运动中的物体。当物体改变其位置时，电缆展开和卷轴以及旋转的线轴驱动传感装置的轴，产生与电缆的线性延伸或位移成比例的电信号。对于速度测量，则需要一个转速计。

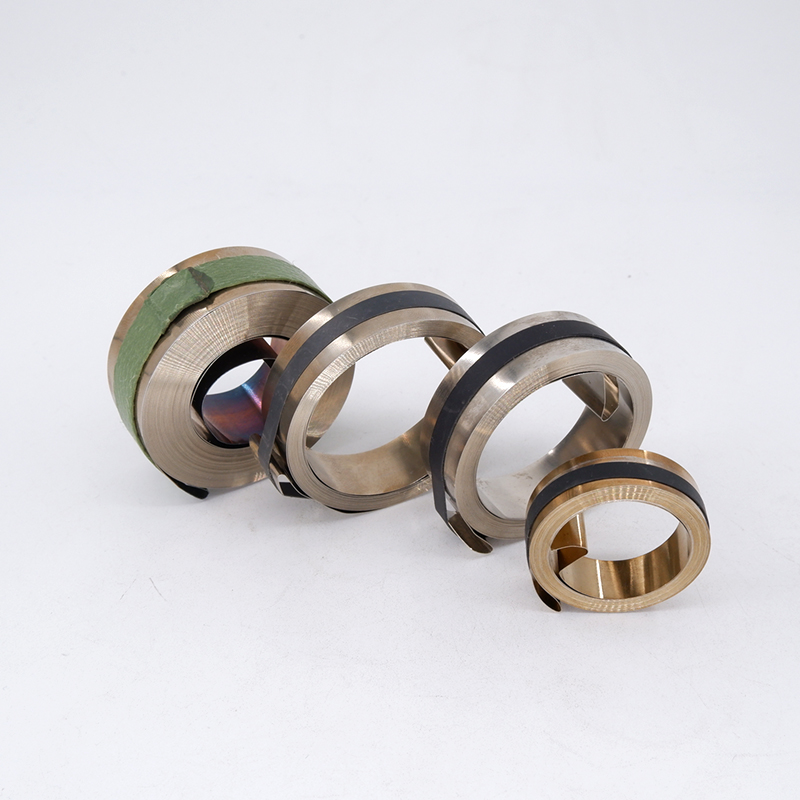

动力弹簧主要应用于回卷装置的设备中，动力弹簧依其放松后的形状分为自然型动力弹簧与预力型动力弹簧。相对比，预力型动力弹簧能多储存25％到55％的扭力，并可提供较多的有效转动圈数。要是设备中的动力弹簧没有达到标准，传感器在排线过程中会发生错排、乱排等现象，并在使用过程中发出较大的嗓音。所以在选择弹簧厂家时一定要选择专业的弹簧制造商。
深圳市千业精密金属有限公司拥有二十多年发条弹簧生产经验，各种不同的发条弹簧应用设计和解决方案，我们诚挚的建议客户在产品导入研发初期，就能和我们的研发工程师13727443413刘工取得咨询服务。依照客戶之需求及协助產品设计、开发、打样，让您的产品找到最佳的解决方案，以满足您的应用需求。
